模组式制氮机
氮气流量：0.5~160Nm²/h
工作温度：5-40°C
最低进气压力：0.6MPa
氮气纯度：98~99.999%
噪音值：<70dB
露点温度：-40°C~-70°C
电源规格：220V 50Hz/AC110V DC24V
氮气出口压力：0.1—0.6MPa(可调，并可内置氮气罐)
最高环境温度：<45°C
控制方式：PLC可编控制，全功能人机界面微电脑控制器
类别:
关键词:
产品描述
模组式制氮机特点：
- 高效能、低空氮比，进而实现节能减排，提高经济效益。模组式制氮机采用高性能分子筛，99.99%空氮比达到4.2:1，传统双塔式制氮机99.99%空氮比为5.5:1。例40Nm²/h模组式制氮机需要压缩空气2.8Nm²/min,而40Nm²/h双塔式制氮机需要压缩空气3.7Nm²/min，节省24%的能耗。
- 采用PLC可编控制程序，配备高分辨率的人机交互，侦测各项数据(空气压力、氮气压力、氮气纯度、氮气流量)，记录运行情况等。实现不合格氮气全自动排空、节能自动暂停机功能，最大限度的节省能耗。
- 采用独特的电磁阀与气动阀相结合的控制方式，避免传统繁琐的多阀门控制结构，运行稳定可靠。

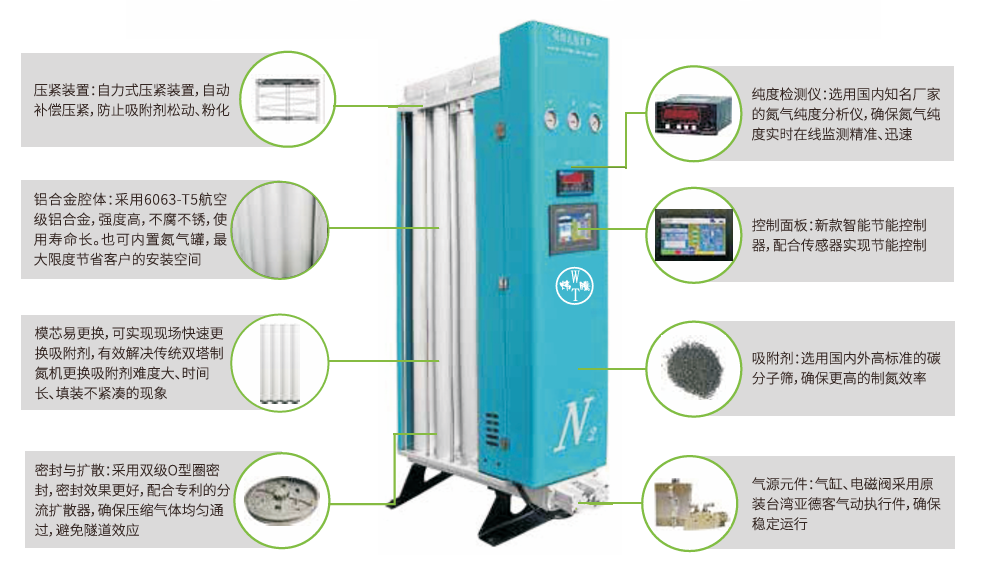

- 采用高强度铝合金结构，不腐不锈，避免因管道内壁腐蚀、脱落等原因造成的设备故障，保证生产正常运转，大大延长整机使用寿命。部分机型可内置氮气罐，最大限度节省客户的有效安装空间。
- 设备支持连续24小时不间断提供所需品质氮气，避免因气瓶使用完造成的过渡时间停产。产能扩充时不需要考虑去除旧设备更换较大设备带来的成本问题，只需要增加相应的模块，就能满足扩充要求，方便快捷，节约成本。
工作流程

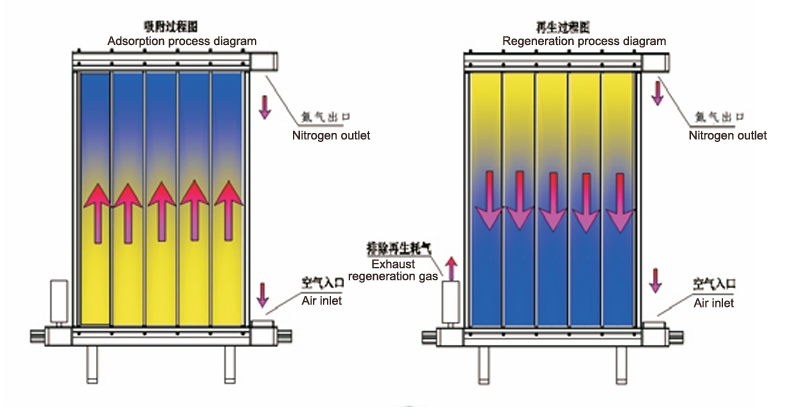

炜腾模组式制氮机由多个高强度铝合金腔体组成。每组腔体分为两个腔，每个腔体填满吸附剂，用以分离经过压缩空气中的氮气和氧气。当一个腔在工作(吸附)时，与其相对的另一侧利用变压吸附方法再生。工作时，压缩空气自吸附腔底部向上均匀扩散，空气中的氧气被吸附剂吸附，实现氮氧分离得到氮气。再生时，一部分高纯度氮气从工作压力膨胀到大气压力，经过含氧已饱和的吸附剂，将它吸附的氧气带走，吸附剂得以再生。
 | 外形结构优势 炜腾模组式制氮机采用铝合金腔体式模组化结构，突破了传统双塔式外型设计，设备外形美观大方，体积只有传统双塔制氮机的一半左右。 模组化结构允许更大的灵活性，它可以节省机房空间，并且允许单独的制氮机放置于车间使用现场，用于高纯度氮气供应，同时保持工厂清洁。 |
 | 整体布局优势 吸附腔的多管道设计，使机身变得更紧凑合理;科学的流体分配设计，使气体高速均匀通过吸附腔体，避免吸附剂的隧道效应，解决了原有双塔吸附塔体内气流分布不均衡造成的吸附效率低下、吸附剂粉化速率快等问题，使吸附剂能够充分分离空气中的氮气和氧气;独特的防氧防腐处理，避免碳钢管道生锈给气体带来的二次污染，使结构件更耐用，氮气更洁净，纯度更稳定。 |

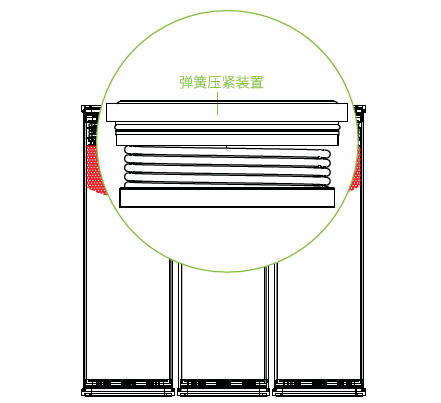

 | 核心效率优势 吸附腔体由吸附管、吸附剂、扩散网板、密封材料、弹簧压紧装置和连接构件组成采用暴风雪填充技术，加上独特的弹簧压紧装置，使吸附剂填充更为紧密，消除了吸附剂与端盖间隙，不但延长了吸附剂使用寿命，还能让吸附效率最大化，确保氮气纯度更稳定。 |

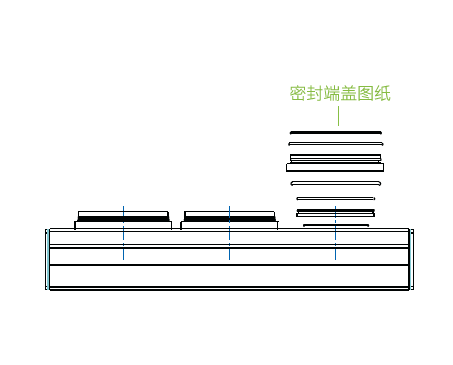

 | 性能稳定优势 每组模组都有单独的扩散器，以确保气流的均匀分布，让每一颗吸附剂都发挥最大的吸附能量;新型密封端盖由外暗盖和内暗盖组成，采用双端盖五道密封进行全方位的密封保护，有效防止漏气现象，提高氮气的品质，增强使用寿命。 |

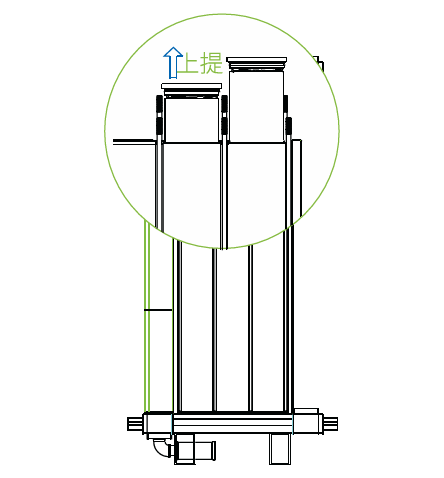

 | 维护简便优势 吸附腔体内设计安装有第二层模芯装置，模芯体采用耐高温耐腐蚀的塑料外壳，模芯内填满了吸附剂，更换吸附剂时只需要取出模芯即可，可实现现场快速更换吸附剂等问题，有效解决了双塔吸附式制氮机更换吸附剂工作量大、时间长及填充不紧密等缺陷。 |
模组式制氮机优势

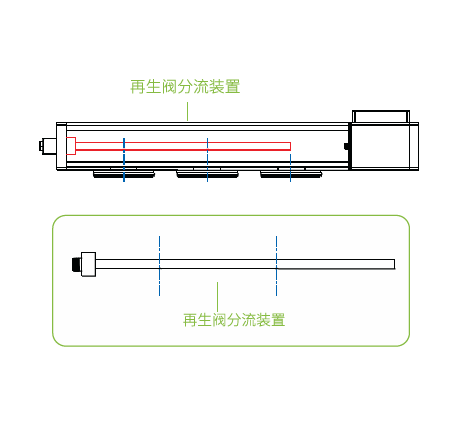

- 平均分流技术，充分利用每颗吸附剂;
- 体积小巧，适用各种场合应用;
- 无需压力容器检测，为用户省去费用和时间;
- 吸附塔腔体采用铝合金材质，尤其适合食品医药行业;
- 模芯更换技术，维保轻松便捷;
- 吸附塔采用直管设计，暴风雪填充技术，弹簧压紧装置，避免吸附剂产生隧道化效应。

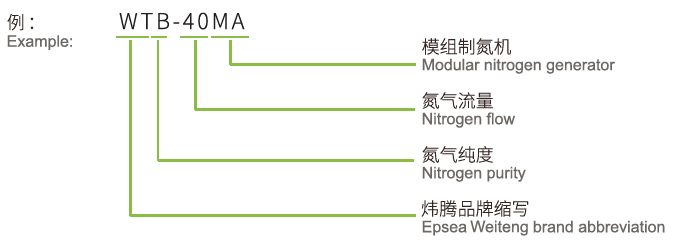

制氮机设备型号说明
| 代码 Code | 氮气纯度 Nitrogen purity |
| B | 98% |
| D | 99% |
| W | 99.5% |
| P | 99.9% |
| G | 99.99% |
| V | 99.999% |

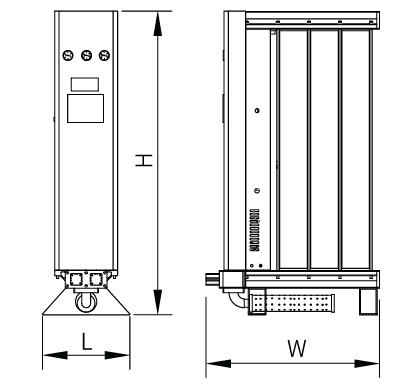

PSA模组式制氮机尺寸图表
模组式不同型号制氮机参数
纯度98%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备重量 Weight (kg) | 设备尺寸(mm) Dimensions |
| L*W*H | |||||||
| WTB-10MZ | 10 | 0.3 | 0.7 | G1/2 | G1/2 | 100 | 500*600*1750 |
| WTB-20MZ | 20 | 0.5 | 0.7 | G1/2 | G1/2 | 160 | 500*780*1750 |
| WTB-30MZ | 30 | 0.85 | 0.7 | G1/2 | G1/2 | 220 | 500*960*1750 |
| WTB-40MZ | 40 | 1.2 | 0.7 | G1/2 | G1/2 | 280 | 500*1140*1750 |
| WTB-50MZ | 50 | 1.5 | 0.7 | G3/4 | G3/4 | 340 | 500*1320*1750 |
| WTB-60MZ | 60 | 1.85 | 0.7 | G3/4 | G3/4 | 400 | 500*1480*1750 |
| WTB-70MZ | 70 | 2 | 0.7 | G3/4 | G3/4 | 460 | 500*1660*1750 |
| WTB-80MZ | 80 | 2.5 | 0.7 | G3/4 | G3/4 | 520 | 500*1840*1750 |
| WTB-100MZ | 100 | 3 | 0.7 | G1 | G1 | 800 | 830*1320*1750 |
| WTB-120MZ | 120 | 3.8 | 0.7 | G1 | G1 | 1000 | 830*1480*1750 |
| WTB-140MZ | 140 | 4.5 | 0.7 | G1 | G1 | 1200 | 830*1660*1750 |
| WTB-160MZ | 160 | 5 | 0.7 | G1 | G1 | 1350 | 830*1840*1750 |
备注:1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°C以下;
3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°℃以下。
纯度99%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备重量 Weight (kg) | 设备尺寸(mm) Dimensions |
| L*W*H | |||||||
| WTD-5MZ | 5 | 0.3 | 0.7 | G1/2 | G1/2 | 100 | 500*600*1750 |
| WTD-15MZ | 15 | 0.5 | 0.7 | G1/2 | G1/2 | 160 | 500*780*1750 |
| WTD-25MZ | 25 | 0.85 | 0.7 | G1/2 | G1/2 | 220 | 500*960*1750 |
| WTD-35MZ | 35 | 1.2 | 0.7 | G1/2 | G1/2 | 280 | 500*1140*1750 |
| WTD-45MZ | 45 | 1.5 | 0.7 | G3/4 | G3/4 | 340 | 500*1320*1750 |
| WTD-55MZ | 55 | 1.85 | 0.7 | G3/4 | G3/4 | 400 | 500*1480*1750 |
| WTD-60MZ | 60 | 2 | 0.7 | G3/4 | G3/4 | 460 | 500*1660*1750 |
| WTD-70MZ | 70 | 2.5 | 0.7 | G3/4 | G3/4 | 520 | 500*1840*1750 |
| WTD-90MZ | 90 | 3 | 0.7 | G1 | G1 | 800 | 830*1320*1750 |
| WTD-110MZ | 110 | 3.8 | 0.7 | G1 | G1 | 1000 | 830*1480*1750 |
| WTD-130MZ | 130 | 4.5 | 0.7 | G1 | G1 | 1200 | 830*1660*1750 |
| WTD-150MZ | 150 | 5.5 | 0.7 | G1 | G1 | 1350 | 830*1840*1750 |
备注:1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°C以下;
3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°℃以下。
纯度99.5%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备重量 Weight (kg) | 设备尺寸(mm) Dimensions |
| L*W*H | |||||||
| WTW-5MZ | 5 | 0.3 | 0.7 | G1/2 | G1/2 | 100 | 500*600*1750 |
| WTW-15MZ | 15 | 0.5 | 0.7 | G1/2 | G1/2 | 160 | 500*780*1750 |
| WTW-20MZ | 20 | 0.85 | 0.7 | G1/2 | G1/2 | 220 | 500*960*1750 |
| WTW-25MZ | 25 | 1.2 | 0.7 | G1/2 | G1/2 | 280 | 500*1140*1750 |
| WTW-35MZ | 35 | 1.5 | 0.7 | G3/4 | G3/4 | 340 | 500*1320*1750 |
| WTW-45MZ | 45 | 1.85 | 0.7 | G3/4 | G3/4 | 400 | 500*1480*1750 |
| WTW-50MZ | 50 | 2 | 0.7 | G3/4 | G3/4 | 460 | 500*1660*1750 |
| WTW-60MZ | 60 | 2.5 | 0.7 | G3/4 | G3/4 | 520 | 500*1840*1750 |
| WTW-70MZ | 70 | 3 | 0.7 | G1 | G1 | 800 | 830*1320*1750 |
| WTW-90MZ | 90 | 3.8 | 0.7 | G1 | G1 | 1000 | 830*1480*1750 |
| WTW-100MZ | 100 | 4.5 | 0.7 | G1 | G1 | 1200 | 830*1660*1750 |
| WTW-120MZ | 120 | 5.2 | 0.7 | G1 | G1 | 1350 | 830*1840*1750 |
备注:1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°C以下;
3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°C以下。
纯度99.9%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备重量 Weight (kg) | 设备尺寸(mm) Dimensions |
| L*W*H | |||||||
| WTP-5MZ | 5 | 0.3 | 0.7 | G1/2 | G1/2 | 100 | 500*600*1750 |
| WTP-10MZ | 10 | 0.5 | 0.7 | G1/2 | G1/2 | 160 | 500*780*1750 |
| WTP-15MZ | 15 | 0.85 | 0.7 | G1/2 | G1/2 | 220 | 500*960*1750 |
| WTP-20MZ | 20 | 1.2 | 0.7 | G1/2 | G1/2 | 280 | 500*1140*1750 |
| WTP-25MZ | 25 | 1.5 | 0.7 | G3/4 | G3/4 | 340 | 500*1320*1750 |
| WTP-30MZ | 30 | 1.85 | 0.7 | G3/4 | G3/4 | 400 | 500*1480*1750 |
| WTP-35MZ | 35 | 2 | 0.7 | G3/4 | G3/4 | 460 | 500*1660*1750 |
| WTP-40MZ | 40 | 2.5 | 0.7 | G3/4 | G3/4 | 520 | 500*1840*1750 |
| WTP-50MZ | 50 | 3 | 0.7 | G1 | G1 | 800 | 830*1320*1750 |
| WTP-60MZ | 60 | 3.8 | 0.7 | G1 | G1 | 1000 | 830*1480*1750 |
| WTP-70MZ | 70 | 4.5 | 0.7 | G1 | G1 | 1200 | 830*1660*1750 |
| WTP-80MZ | 80 | 5.2 | 0.7 | G1 | G1 | 1350 | 830*1840*1750 |
备注:1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°C以下;
3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°C以下。
纯度99.99%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备重量 Weight (kg) | 设备尺寸(mm) Dimensions |
| L*W*H | |||||||
| WTG-2MZ | 2 | 0.3 | 0.7 | G1/2 | G1/2 | 100 | 500*600*1750 |
| WTG-5MZ | 5 | 0.5 | 0.7 | G1/2 | G1/2 | 160 | 500*780*1750 |
| WTG-10MZ | 10 | 1.2 | 0.7 | G1/2 | G1/2 | 280 | 500*1140*1750 |
| WTG-15MZ | 15 | 1.5 | 0.7 | G3/4 | G3/4 | 340 | 500*1320*1750 |
| WTG-20MZ | 20 | 2 | 0.7 | G3/4 | G3/4 | 460 | 500*1660*1750 |
| WTG-25MZ | 25 | 2.5 | 0.7 | G3/4 | G3/4 | 520 | 500*1840*1750 |
| WTG-30MZ | 30 | 3 | 0.7 | G1 | G1 | 800 | 830*1320*1750 |
| WTG-35MZ | 35 | 3.5 | 0.7 | G1 | G1 | 1000 | 830*1480*1750 |
| WTG-40MZ | 40 | 4 | 0.7 | G1 | G1 | 1200 | 830*1660*1750 |
| WTG-50MZ | 50 | 4.5 | 0.7 | G1 | G1 | 1350 | 830*1840*1750 |
备注:1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°℃以下;
3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°℃以下。
纯度99.999%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备重量 Weight (kg) | 设备尺寸(mm) Dimensions |
| L*W*H | |||||||
| WTV-2MZ | 2 | 0.3 | 0.7 | G1/2 | G1/2 | 100 | 500*600*1750 |
| WTV-5MZ | 5 | 1 | 0.7 | G1/2 | G1/2 | 220 | 500*960*1750 |
| WTV-10MZ | 10 | 1.2 | 0.7 | G1/2 | G1/2 | 280 | 500*1140*1750 |
| WTV-15MZ | 15 | 1.85 | 0.7 | G3/4 | G3/4 | 400 | 500*1480*1750 |
| WTV-20MZ | 20 | 2.5 | 0.7 | G3/4 | G3/4 | 520 | 500*1840*1750 |
| WTV-25MZ | 25 | 3 | 0.7 | G1 | G1 | 800 | 830*1320*1750 |
| WTV-30MZ | 30 | 3.5 | 0.7 | G1 | G1 | 1000 | 830*1480*1750 |
| WTV-35MZ | 35 | 4 | 0.7 | G1 | G1 | 1200 | 830*1660*1750 |
| WTV-40MZ | 40 | 4.5 | 0.7 | G1 | G1 | 1350 | 830*1840*1750 |
备注:1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°C以下;
3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°C以下。
4、氮气纯度99.999%为表显值，与真实纯度99.999%6略有差异。
附注：本公司对产品拥有设计变更权，若有参数更改，怒不另行通知。
