双塔变压吸附制氮机
不同型号制氮机参数
氮气纯度：98~99.999%
最高进气温度：≤40°C
最低进气温度：5°C
最低进气压力：0.6MPa
最高环境温度：≤45°C
电源要求：220V 50Hz/110V DC24V
噪音：<70dB
氮气露点：≤-40℃
控制方式
标配：PLC可编程序
高配：人机触控界面
类别:
关键词:
产品描述
核心部件
 标配国内最优质的气动式角座阀，阀门有效动作大于350万次/寿命可达8年以上，为制氮机稳定运行，保驾护航 |  与国内外优质厂家合作，根据客户使用情况，调配出最经济，最节能的分子筛 |  选用进口椰棕垫，密度高、韧性强，确保有效的过滤颗粒，防止粉化和漏筛 |

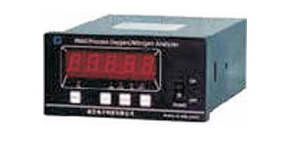

 采用西门子PLC控制，防止乱码、程序异常，保障设备正常运行 |  采用原装台湾亚德客控制元件，确保阀门正常工作，延长使用寿命 |  选用国内顶尖的气体分析仪器，精准、实测偏差<0.001，寿命长、可达5年以上 |
产品特点

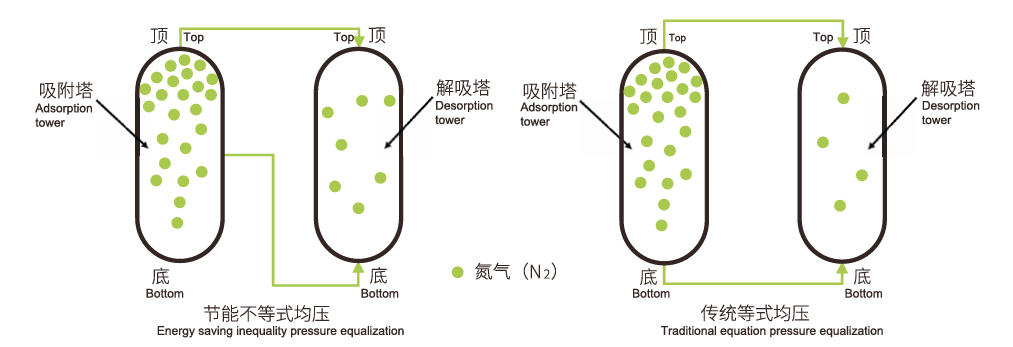

- 进的节能型不等式均压结构，提高吸附剂利用率，直接降低压缩空气消耗量。
- 先进的内部结构，确保气流均匀分布，降低对吸附剂的冲击力，提高吸附剂的使用寿命。
- 与国内外知名碳分子筛厂家合作，可根据实际工况选配最节能高效的配比。
- 可靠的气源处理配件，保障设备的稳定运行和使用寿命。
- 采用暴风雪填充方式，使吸附剂填装更加均匀、密实，摩擦系数降低到最小值，提高整机长期运行的可靠性。
- 采用西门子PLC可编控制器自动控制，一键启动无需专人操作，并可预留与计算机、手机等远端设备的连接，实时观测运行情况。
- 采用国内知名不锈钢气动角座阀门，具有启闭速度快、消耗能量少、密封性能好、安装维修方便，使用寿命长等特点。
- 采用专门的弹簧压紧装置，当吸附塔内碳分子筛体积减少时，自动补偿，杜绝碳分子筛粉化问题，延长使用寿命。
- 采用不合格氮气自动排空装置/手动排空装置(选配)
- 选用国内外著名品牌元器件，保证设备的稳定运行和氮气品质。
气体扩散装置

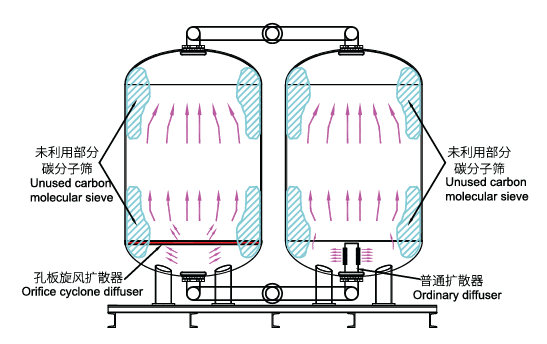

 炜腾独创气流扩散器，将压缩空气强制分流呈面扩散方式，避免产生气流死角和隧道化效应，提升吸附剂利用率及产氮率。 |  规的两种气流扩散器，易产生气流死角，导致吸附剂无法完全利用，且易造成吸附剂粉化及隧道化反应，直接影响氮气品质和吸附剂寿命。 |

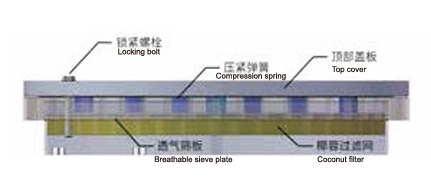

自力式弹簧压紧装置

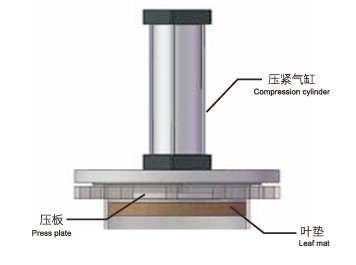

气缸式压紧装置

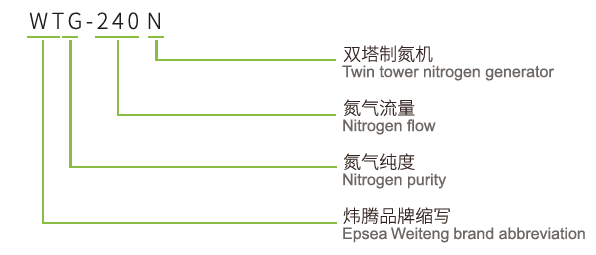

制氮机设备型号说明
| 代码 Code | 氮气纯度 Nitrogen purity |
| B | 98% |
| D | 99% |
| W | 99.5% |
| P | 99.9% |
| G | 99.99% |
| V | 99.999% |
工作流程

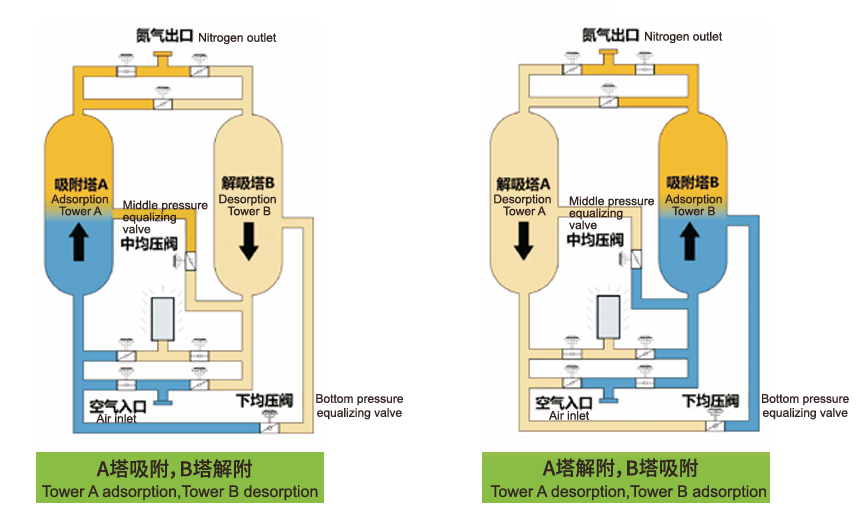

洁净的压缩空气由填充碳分子筛的吸附塔底部进入，气流经特殊结构的均分扩散器扩散以后，均匀进入吸附塔，进行氧氮吸附分离，然后从吸附塔顶部产出高纯度氮气，送入氮气工艺罐储存;而少量成品氮气进入再生塔对碳分子筛进行吹洗，脱除所吸附的氧气实现再生。二个吸附塔交替循环操作，连续送入原料空气，连续生产氮气。

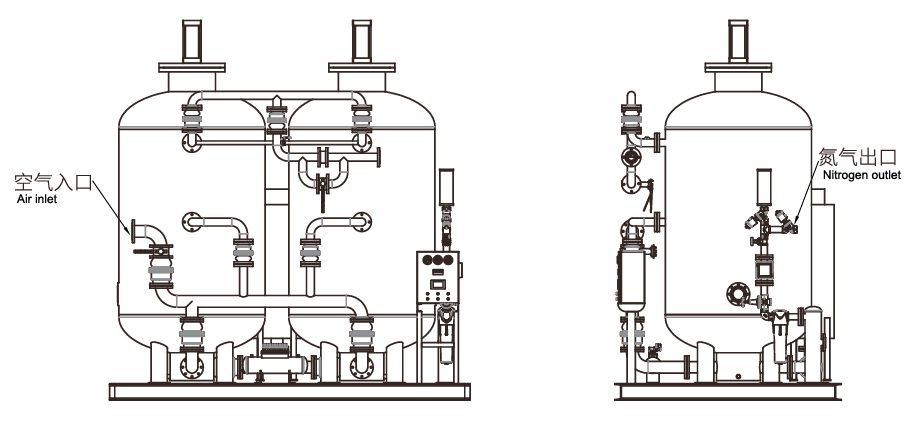

PSA双塔式制氮机尺寸图表
双塔式不同型号制氮机参数
纯度98%系列
| 型号规格 Model | 产气量 Flow rate (Nm3/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备尺寸(mm) Dimensions |
| L*W*H | ||||||
| WTB-60N | 60 | 2.2 | 0.7 | G1 | G1 | 1500*1500*2350 |
| WTB-120N | 120 | 4.4 | 0.7 | G1*1/4 | G1 | 1850*1650*2450 |
| WTB-150N | 150 | 5.5 | 0.7 | G1*1/4 | G1*1/2 | 2000*1650*2450 |
| WTB-180N | 180 | 6.6 | 0.7 | G1*1/2 | G1*1/2 | 2200*1850*2500 |
| WTB-230N | 230 | 8.5 | 0.7 | G1*1/2 | G1*1/2 | 2200*1900*2890 |
| WTB-300N | 300 | 11.0 | 0.7 | G1*1/2 | G1*1/2 | 2350*2050*3100 |
| WTB-350N | 350 | 13 | 0.7 | G2 | G1*1/2 | 2350*2050*3250 |
| WTB-400N | 400 | 14.5 | 0.7 | G2 | G1*1/2 | 2400*1300*3250 |
| WTB-450N | 450 | 16.5 | 0.7 | G2 | G2 | 2500*1400*3200 |
| WTB-550N | 550 | 20 | 0.7 | G2 | G2 | 2700*1500*3200 |
| WTB-600N | 600 | 22 | 0.7 | G2*1/2 | G2 | 2700*1500*3250 |
| WTB-650N | 650 | 24 | 0.7 | G2*1/2 | G2 | 2800*1500*3250 |
| WTB-750N | 750 | 27.5 | 0.7 | G2*1/2 | G2*1/2 | 3000*1600*3300 |
| WTB-850N | 850 | 31.5 | 0.7 | G2*1/2 | G2*1/2 | 3100*2000*3540 |
| WTB-900N | 900 | 33 | 0.7 | G3 | G2*1/2 | 3300*2100*3600 |
| WTB-1000N | 1000 | 37 | 0.7 | G3 | G2*1/2 | 3500*2200*3600 |
| WTB-1200N | 1200 | 44 | 0.7 | G3 | G3 | 3800*2500*3600 |
| WTB-1400N | 1400 | 52 | 0.7 | G4 | G3 | 4000*2500*3600 |
| WTB-1500N | 1500 | 55 | 0.7 | G4 | G3 | 4200*2600*3600 |
| WTB-1800N | 1800 | 66 | 0.7 | G4 | G3 | 4500*2800*3600 |
纯度99%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity ofair (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备尺寸(mm) Dimensions |
| L*W*H | ||||||
| WTD-50N | 50 | 2 | 0.7 | G1 | G1 | 1500*1500*2350 |
| WTD-90N | 90 | 3.5 | 0.7 | G1*1/4 | G1 | 1850*1650*2450 |
| WTD-110N | 110 | 4.2 | 0.7 | G1*1/4 | G1*1/2 | 2000*1650*2450 |
| WTD-140N | 140 | 5.5 | 0.7 | G1*1/2 | G1*1/2 | 2200*1850*2500 |
| WTD-170N | 170 | 6.5 | 0.7 | G1*1/2 | G1*1/2 | 2200*1900*2890 |
| WTD-220N | 220 | 8.5 | 0.7 | G1*1/2 | G1*1/2 | 2350*2050*3100 |
| WTD-280N | 280 | 10.8 | 0.7 | G2 | G1*1/2 | 2350*2050*3250 |
| WTD-330N | 330 | 12.7 | 0.7 | G2 | G1*1/2 | 2400*1300*3250 |
| WTD-420N | 420 | 16 | 0.7 | G2 | G2 | 2500*1400*3200 |
| WTD-500N | 500 | 19 | 0.7 | G2 | G2 | 2700*1500*3200 |
| WTD-550N | 550 | 21 | 0.7 | G2*1/2 | G2 | 2700*1500*3250 |
| WTD-600N | 600 | 23 | 0.7 | G2*1/2 | G2 | 2800*1500*3250 |
| WTD-700N | 700 | 27 | 0.7 | G2*1/2 | G2*1/2 | 3000*1600*3300 |
| WTD-750N | 750 | 29 | 0.7 | G2*1/2 | G2*1/2 | 3100*2000*3540 |
| WTD-800N | 800 | 31 | 0.7 | G3 | G2*1/2 | 3300*2100*3600 |
| WTD-950N | 950 | 36.5 | 0.7 | G3 | G2*1/2 | 3500*2200*3600 |
| WTD-1100N | 1100 | 43 | 0.7 | G3 | G3 | 3800*2500*3600 |
| WTD-1200N | 1200 | 46 | 0.7 | G4 | G3 | 4000*2500*3600 |
| WTD-1400N | 1400 | 54 | 0.7 | G4 | G3 | 4200*2600*3600 |
| WTD-1600N | 1600 | 61.5 | 0.7 | G4 | G3 | 4500*2800*3600 |
备注：（以下配置供常规参考选型，如涉及到具体性能指标请联系工程人员）1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°C以下;
3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°C以下。
纯度99.5%系列
| 型号规格 Model | 产气量 Flow rate (Nm3/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备尺寸(mm) Dimensions |
| L*W*H | ||||||
| WTW-40N | 40 | 1.8 | 0.7 | G1 | G1 | 1500*1500*2350 |
| WTW-70N | 70 | 3.1 | 0.7 | G1*1/4 | G1 | 1850*1650*2450 |
| WTW-100N | 100 | 4.4 | 0.7 | G1*1/4 | G1*1/2 | 2000*1650*2450 |
| WTW-120N | 120 | 5.2 | 0.7 | G1*1/2 | G1*1/2 | 2200*1850*2500 |
| WTW-140N | 140 | 6.0 | 0.7 | G1*1/2 | G1*1/2 | 2200*1900*2890 |
| WTW-200N | 200 | 8.6 | 0.7 | G1*1/2 | G1*1/2 | 2350*2050*3100 |
| WTW-250N | 250 | 11 | 0.7 | G2 | G1*1/2 | 2350*2050*3250 |
| WTW-300N | 300 | 13 | 0.7 | G2 | G1*1/2 | 2400*1300*3250 |
| WTW-350N | 350 | 15.2 | 0.7 | G2 | G2 | 2500*1400*3200 |
| WTW-450N | 450 | 19.5 | 0.7 | G2 | G2 | 2700*1500*3200 |
| WTW-500N | 500 | 22 | 0.7 | G2*1/2 | G2 | 2700*1500*3250 |
| WTW-550N | 550 | 24 | 0.7 | G2*1/2 | G2 | 2800*1500*3250 |
| WTW-600N | 600 | 26 | 0.7 | G2*1/2 | G2*1/2 | 3000*1600*3300 |
| WTW-650N | 650 | 28.3 | 0.7 | G2*1/2 | G2*1/2 | 3100*2000*3540 |
| WTW-700N | 700 | 31 | 0.7 | G3 | G2*1/2 | 3300*2100*3600 |
| WTW-800N | 800 | 35 | 0.7 | G3 | G2*1/2 | 3500*2200*3600 |
| WTW-1000N | 1000 | 43.5 | 0.7 | G3 | G3 | 3800*2500*3600 |
| WTW-1100N | 1100 | 48 | 0.7 | G4 | G3 | 4000*2500*3600 |
| WTW-1200N | 1200 | 52 | 0.7 | G4 | G3 | 4200*2600*3600 |
| WTW-1400N | 1400 | 61 | 0.7 | G4 | G3 | 4500*2800*3600 |
纯度99.9%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备尺寸(mm) Dimensions |
| L*W*H | ||||||
| WTP-30N | 30 | 1.9 | 0.7 | G1 | G1 | 1500*1500*2350 |
| WTP-50N | 50 | 3.1 | 0.7 | G1*1/4 | G1 | 1850*1650*2450 |
| WTP-70N | 70 | 4.2 | 0.7 | G1*1/4 | G1 | 2000*1650*2450 |
| WTP-90N | 90 | 5.5 | 0.7 | G1*1/2 | G1 | 2200*1850*2500 |
| WTP-110N | 110 | 6.6 | 0.7 | G1*1/2 | G1*1/2 | 2200*1900*2890 |
| WTP-130N | 130 | 7.8 | 0.7 | G1*1/2 | G1*1/2 | 2350*2050*3100 |
| WTP-150N | 150 | 9 | 0.7 | G2 | G1*1/2 | 2350*2050*3250 |
| WTP-200N | 200 | 12 | 0.7 | G2 | G1*1/2 | 2400*1300*3250 |
| WTP-250N | 250 | 15 | 0.7 | G2 | G1*1/2 | 2500*1400*3200 |
| WTP-300N | 300 | 18 | 0.7 | G2 | G1*1/2 | 2700*1500*3200 |
| WTP-350N | 350 | 21 | 0.7 | G2*1/2 | G2 | 2700*1500*3250 |
| WTP-370N | 370 | 22.2 | 0.7 | G2*1/2 | G2 | 2800*1500*3250 |
| WTP-400N | 400 | 24 | 0.7 | G2*1/2 | G2 | 3000*1600*3300 |
| WTP-450N | 450 | 27 | 0.7 | G2*1/2 | G2 | 3100*2000*3540 |
| WTP-500N | 500 | 30 | 0.7 | G3 | G2 | 3300*2100*3600 |
| WTP-600N | 600 | 36 | 0.7 | G3 | G2*1/2 | 3500*2200*3600 |
| WTP-700N | 700 | 42 | 0.7 | G3 | G2*1/2 | 3800*2500*3600 |
| WTP-750N | 750 | 45 | 0.7 | G4 | G2*1/2 | 4000*2500*3600 |
| WTP-800N | 800 | 48 | 0.7 | G4 | G2*1/2 | 4200*2600*3600 |
| WTP-1000N | 1000 | 60 | 0.7 | G4 | G2*1/2 | 4500*2800*3600 |
备注：(以下配置供常规参考选型，如涉及到具体性能指标请联系工程人员)1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°C以下;3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°℃以下。
纯度99.99%系列
| 型号规格 Model | 产气量 Flow rate (Nm3/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备尺寸(mm) Dimensions |
| L*W*H | ||||||
| WTG-20N | 20 | 1.8 | 0.7 | G1 | G1 | 1500*1500*2350 |
| WTG-30N | 30 | 2.7 | 0.7 | G1*1/4 | G1 | 1850*1650*2450 |
| WTG-40N | 40 | 3.6 | 0.7 | G1*1/4 | G1 | 2000*1650*2450 |
| WTG-50N | 50 | 4.5 | 0.7 | G1*1/2 | G1 | 2200*1850*2500 |
| WTG-60N | 60 | 5.3 | 0.7 | G1*1/2 | G1 | 2200*1900*2890 |
| WTG-80N | 80 | 7.0 | 0.7 | G1*1/2 | G1 | 2350*2050*3100 |
| WTG-100N | 100 | 8.8 | 0.7 | G2 | G1*1/2 | 2350*2050*3250 |
| WTG-120N | 120 | 10.6 | 0.7 | G2 | G1*1/2 | 2400*1300*3250 |
| WTG-150N | 150 | 13.5 | 0.7 | G2 | G1*1/2 | 2500*1400*3200 |
| WTG-180N | 180 | 16 | 0.7 | G2 | G1*1/2 | 2700*1500*3200 |
| WTG-200N | 200 | 17.8 | 0.7 | G2*1/2 | G1*1/2 | 2700*1500*3250 |
| WTG-220N | 220 | 19.5 | 0.7 | G2*1/2 | G1*1/2 | 2800*1500*3250 |
| WTG-250N | 250 | 22 | 0.7 | G2*1/2 | G1*1/2 | 3000*1600*3300 |
| WTG-300N | 300 | 27 | 0.7 | G2*1/2 | G2 | 3100*2000*3540 |
| WTG-350N | 350 | 31 | 0.7 | G3 | G2 | 3300*2100*3600 |
| WTG-400N | 400 | 35.5 | 0.7 | G3 | G2 | 3500*2200*3600 |
| WTG-450N | 450 | 40 | 0.7 | G3 | G2 | 3800*2500*3600 |
| WTG-500N | 500 | 44.5 | 0.7 | G4 | G2 | 4000*2500*3600 |
| WTG-550N | 550 | 48.5 | 0.7 | G4 | G2*1/2 | 4200*2600*3600 |
| WTG-600N | 600 | 53 | 0.7 | G4 | G2*1/2 | 4500*2800*3600 |
纯度99.999%系列
| 型号规格 Model | 产气量 Flow rate (Nm/h) | 空气需求量 Demand capacity of air (Nm3/min) | 吸附压力 Adsorption pressure (Mpa) | 空气入口 Air inlet | 氮气出口 Nitrogen outlet | 设备尺寸(mm) Dimensions |
| L*W*H | ||||||
| WTV-15N | 15 | 2.7 | 0.7 | G1 | G1 | 1500*1500*2350 |
| WTV-20N | 20 | 3.6 | 0.7 | G1*1/4 | G1 | 1850*1650*2450 |
| WTV-30N | 30 | 4.5 | 0.7 | G1*1/4 | G1 | 2000*1650*2450 |
| WTV-40N | 40 | 5.3 | 0.7 | G1*1/2 | G1 | 2200*1850*2500 |
| WTV-50N | 50 | 7.0 | 0.7 | G1*1/2 | G1 | 2200*1900*2890 |
| WTV-70N | 70 | 8.8 | 0.7 | G1*1/2 | G1 | 2350*2050*3100 |
| WTV-80N | 80 | 10.6 | 0.7 | G2 | G1 | 2350*2050*3250 |
| WTV-100N | 100 | 13.5 | 0.7 | G2 | G1 | 2400*1300*3250 |
| WTV-130N | 130 | 16 | 0.7 | G2*1/2 | G1*1/2 | 2500*1400*3250 |
| WTV-150N | 150 | 17.8 | 0.7 | G2*1/2 | G1*1/2 | 2700*1500*3250 |
| WTV-170N | 170 | 19.5 | 0.7 | G2*1/2 | G1*1/2 | 2700*1500*3250 |
| WTV-200N | 200 | 22 | 0.7 | G2*1/2 | G1*1/2G | 2800*1500*3250 |
备注:(以下配置供常规参考选型，如涉及到具体性能指标请联系工程人员,以上为一步法表显99.99996纯度含氧量10ppm士5)
1、前段配置冷干机时，空压机流量放大10%，氮气露点-30°C以下;
2、前段配置冷干机+吸干机时空压机流量放大20%，氮气露点-40°C以下;
3、前段配置冷干机+吸干机时放大2个型号，空压机对应流量下，氮气露点-50~-60°C以下。
